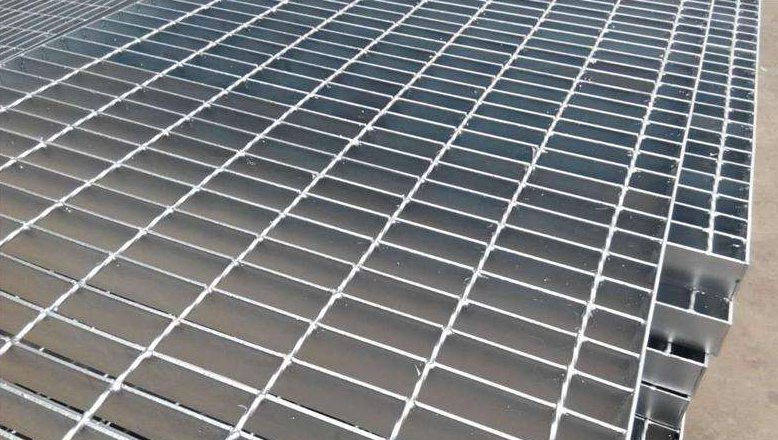

鋼格柵板IG325/30/100SGI790x240mmiQ235A|鍍鋅鋼格柵板

熱鍍鋅鋼格板是田負載扁鋼和橫桿按一定間距經緯排列，在高壓電阻焊機上焊接而成原板，經切割、切口、

開孔、包邊等工序深加上而成客

戶要求的成品。

熱鍍鋅鋼格板分為以下幾種：

1．熱鍍鋅鋼格板按制造工藝認為壓焊熱鍍鋅鋼格板及壓鎖熱鍍鋅鋼格板2．按熱鍍鋅鋼格板表面形狀分為

齒形熱鍍鋅鋼格板、平面型熱鍍鋅鋼格板

3.l型熱鍍鋅鋼格板及復合型熱鍍鋅鋼格板。

標識方法：

(1）熱鍍鋅鋼格板扁鋼中心間距：按照系列來區分：系列1為30mm；系列2為40mm；系列3為60mm。

(2）熱鍍鋅鋼格板橫桿中心間距：系列1為100mm，系列2為50mm.。其他規格可定做。

(3）熱鍍鋅鋼格板扁鋼：材質為Q235A或不銹鋼，有普通平面型、防滑齒型和截面 I 型。常規格有20*5

、25*5、25*3、32*5、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。

(4）熱鍍鋅鋼格板橫桿：材質為Q235A或304不銹鋼的圓鋼、扭絞方鋼、方鋼或六角鋼。扭絞方鋼是由盤

園經方模拉絲并扭絞而成，其常用規格有5*5、6*6、8*8mm等。

特點為：高強度，輕結構：牢固的網格壓焊結構使其具有高承載，結構輕，便于吊裝等特點；外形美觀，

經久耐用。

熱鍍鋅鋼格板的用途：廣泛應用于石油化工、電廠、水廠、污水處理廠、市政工程、環衛工程等領域的平

臺、走道、棧橋、溝蓋、井蓋、梯子、圍欄、護欄等。

酸堿腐蝕能力：在 PH 6至 PH 12.5范圍內，鋅層表面形成穩定的保護膜，耐腐蝕性能好。熱鍍鋅鋼格板

舉例說明

1、重載熱鍍鋅鋼格板由扁鋼寬65mm-200mm厚5mm-20mm等焊接形成的熱鍍鋅鋼格板為后重載型熱

鍍鋅鋼格板．適用于大型貨場，碼頭，煤礦道路橋梁等，能承載大型貨車通過。2、熱鍍鋅鋼格板（扁鋼

間距40mm）扁鋼間距為40mm的熱鍍鋅鋼格板為最經濟，最輕便的品種．在跨距較小的場合下，是最

理想的選擇。

3、熱鍍鋅鋼格板（扁鋼間距60mm）扁鋼間距為60mm橫桿為50mm的熱鍍鋅鋼格板適用于礦山采礦業

解決了礦物濺落在板面上的難題，常指定用于采礦業的加工廠

4、熱鍍鋅鋼格板（扁鋼間距30mm）扁鋼間距為30mm的熱鍍鋅鋼格板為工業領域用途最廣泛的品種．

在常用熱鍍鋅鋼格板的系列中，對表面沖擊具有最強的抵力

5、熱鍍鋅鋼格板（ l 型扁鋼）由 l 型扁鋼焊接而的熱鍍鋅鋼格板具有重量輕，載重大等特點。適用于各種

場合，特別是走道，參觀平臺等。

1、鋼格柵板簡介：

   鋼格柵板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，鋼格板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等．橫桿一般采用經過扭絞的方鋼．
   鋼格板一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．鋼格板具有通風，采光，散熱，防滑，防爆等性能
   生產標準
2、鋼格板的生產標準,（中國為2007年最新版鋼格板標準)YB/T4001.1-2007標準;另外美國,英國,澳大利亞和新西蘭也有其各自標準.鋼材標準按照GB700-88,GB1220-92.
3、鋼格板表明處理方式：　熱鍍鋅、冷鍍鋅、噴漆。
4、鋼格板的制作方法：
      壓焊鋼格板是由負荷扁鋼和橫桿按一定間距經緯排列，采用200噸液壓電阻焊自動化設備焊接成原板，經切割，開孔，包邊等工序加工而成客戶要求的產品。
      受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

      橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。
5、鋼格板產品特點：
   外形美觀：線條簡捷。銀色外表，現代潮流。
   最佳排水：漏水面積達83.3%，是鑄鐵的兩倍多。
   熱浸鍍鋅：防銹力強，免維護及更換。
   防盜設計：蓋與框用鉸聯接，防盜，安全，開啟方便。
   節省投資：大跨。重載時，比鑄鐵價低且節省被盜話壓碎更換的費用。
   高 強 度：強度和韌性遠高于鑄鐵，可用于碼頭，機場等大跨度和重載荷的環境。
 　規 格 多：滿足不同環境，載荷?？缍?，尺寸及形狀所需。
 6、鋼格板的固定方法
   可選用焊接和安裝夾緊固兩種方式。焊接的優點是永久固定，不會松脫，具體位置在鋼格板的每個角第一根扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。安裝夾的優點是破壞熱浸鋅層及拆卸方便，每塊板至少需要4套安裝夾，安裝夾的使用數量隨著板長度的增加而增加中。最安全的方法是不用下夾，直接將螺釘頭焊在梁上，保證鋼格板不會因安裝夾松脫而從梁上滑落。
 7、鋼格板不同用途的系列分類：
    系列1（間距30mm）鋼格板是最常用型，用途遍及各工業領域的產品，這種系列鋼格板的受荷扁鋼中心距離為30mm,符合美國標準規定，在整個鋼格板系列中，對表面沖擊具有最強的抵抗力。它廣泛地應用于電廠、提煉廠、污水處理廠、糧倉、化工廠、公路、機場和碼頭等平臺、走道和排水溝蓋、樓梯踏步等。其中齒型鋼格板可用于潮濕、滑膩的地方，尤其適用于海上采油平臺。
    系列2（間距40mm）鋼格板是最經濟最輕便型，符合英國標準規定的固定平臺，走道及樓梯的規格，在跨距小的場合下，這是最理想的產品，即使在運輸設備走道那樣的負荷下也不例外，也可用來做倉庫的貨架、樓閣的面板、棧橋、防護柵欄、太陽簾等。
    系列3（間距60mm）鋼格板是特別為采礦工業的應用而發展的品種，它解決了礦物濺落在板面上的難題。這個系列的鋼格板具有名義尺寸為50*60mm的通空，容許大多數的濺落料穿落，
